Introdução dos vãos opacos


1. Consideração de portas em frações de edifícios existentes

É comum alguns peritos considerarem as portas das envolventes exteriores ou interiores no agravamento do U das envolventes e desse modo não introduzirem estes elementos independentemente. Nós não aconselhamos este método por três motivos:
- As portas são de simples medição pelo que o trabalho que se poupa é mínimo.
- O  Despacho 15793-E/2013 faz menção a "pilares, vigas, caixas de estore e outras heterogeneidades" para os elementos que se podem considerar no agravamento de 35%. Não existe menção expressa a portas.
- A não inclusão das portas implica a sua não consideração para efeitos do cálculo da ventilação pela EN 15242 o que está incorreto (o dentherm obtém a área de portas e janelas através da listagem dos elementos).

2. Adicionar um envolvente opaca à fração

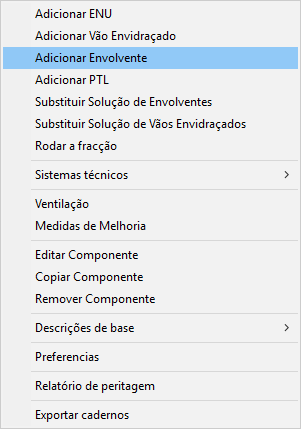

Para adicionarmos um vão opaco utilizamos o menu que aparece quando premimos o botão direito do rato no "painel de componentes da fração".

Em alternativa podemos utilizar o menu principal do programa "Processo -> Fracção -> Adicionar Envolvente" ou ainda premir o botão acima do "painel de componentes da fração".

3. Consideração dos sombreamentos das envolventes opacas
Neste exemplo vamos optar por não considerar os sombreamentos para as envolventes opacas. Desse modo desmarcamos a opção no topo da janela.

4. Definir os dados de cada envolvente opaca

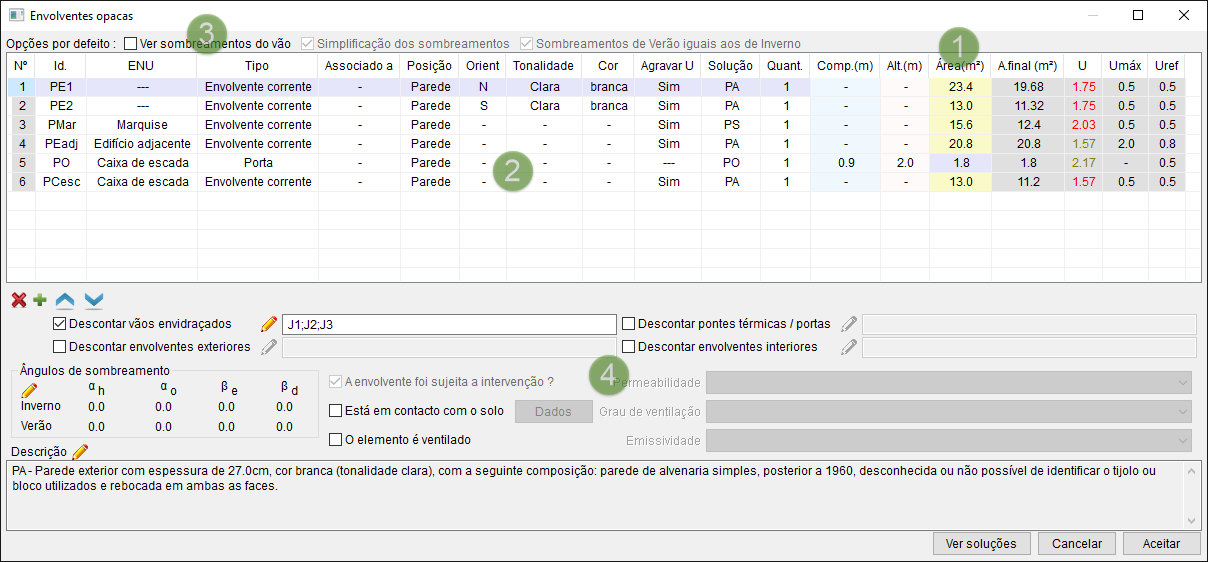

Aparece a janela dos vãos opacos que vamos preencher do seguinte modo:


Notas:
1) Áreas das envolventes
As áreas das envolventes podem ser especificadas por comprimento e altura ou através de um valor final ou fórmula. Neste exemplo optámos pela utilização de fórmulas com exceção da porta para a qual optámos por especificar a largura e altura para simplificar a introdução das PTL's de fachada com caixilho conforme vamos ver mais à frente na introdução das PTL's.

As fórmulas utilizadas foram:
PE1 - 9*2.6
PE2 - 5*2.6
PMar - 2*2.6+4*2.6
PEadj - 8*2.6
PCesc - 1.5*2*2.6+2*2.6

Ao introduzirmos as áreas das envolventes não descontamos nestas as áreas das janelas, portas, pontes térmicas, e afins. Para isso utilizamos as opções de descontar elementos já existentes:
Como podemos ver aqui ao elemento (PE1) estamos a descontar os vãos envidraçados J1, J2 e J3. Para selecionar os vão premimos o botão junto a cada um dos campos.

.2) Dados de cada envolvente

- Coluna Tipo
O tipo do vão pode ser "Envolvente corrente", "Porta", "Pilar", "Viga" e "Caixa de estore".
O tipo "Caixa de estore" está normalmente associado a um ENU com um btr = 1. Caso não seja definido nenhum ENU em contato com a caixa de estore o dentherm utiliza para o cálculo um ENU genérico com btr = 1, caso seja definido algum ENU o dentherm utiliza esse dado. (Uma caixa de estore de uma janela em contato com uma marquise utilizará o btr da marquise caso se especifique na coluna ENU a marquise)

- Coluna Associado a
Apenas se aplica a pontes térmicas planas (no modelo anterior a Janeiro de 2016 aplica-se a todas, no modelo após esta data apenas se aplica às interiores).  Devemos especificar qual a solução do elemento envolvente da PTP para verificar o limite do U da mesma.

- Coluna Posição
É neste campo que definimos se o elemento é uma parede, uma cobertura ou um pavimento. Pode aplicar-se a qualquer tipo de elemento incluindo portas (alçapões por exemplo).

- Coluna Agravar U
Apenas se aplica a processos de edifícios existentes e a elementos não intervencionados em grandes intervenções. Agrava o U da solução para compensar a não contabilização das pontes térmicas planas.
Nas opções do processo (botão "Opções" na janela principal do programa) podemos escolher permitir agravar o U para elementos de cobertura e pavimento. Apesar de não ser comum, em alguns tipos de lajes, podemos considerar que a existência de elementos com coeficientes de transmissão térmica distintos justifica o agravamento do U da solução.

.3) Sombreamentos

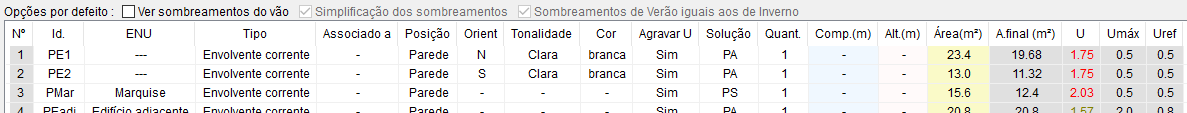

No topo da janela podemos escolher ver os sombreamentos do vão ou não. Neste exemplo não estamos a considerar a sua contabilização, no entanto com as opções da imagem acima teríamos mais duas colunas na tabela correspondentes ao sombreamento de inverno e de verão.

Note-se que a opção "Ver sombreamentos do vão" não elimina os sombreamentos que já tenham sido definidos. Apenas não mostra as colunas dos sombreamentos e é indicada para quem não quer considerar os sombreamentos logo de início.

.4) Outros dados de envolventes opacas

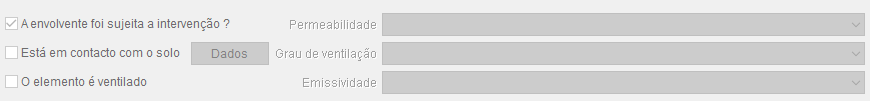

Na parte inferior da janela temos outros dados que podemos considerar nos elementos.

-
Aplica-se a grandes intervenções para determinar quais os elementos intervencionados ou não.

Caso o elemento seja em contato com o solo devemos selecionar a opção e premir o botão "Dados" para concluir a definição do elemento.

Este campo em conjunto com o "Grau de ventilação" e a "Emissividade" definem os elementos de fachada e cobertura que podem ser ventilados. Nas coberturas não se aplica a elementos em contato com um ENU mas sim na situação onde um elemento da solução é ventilado, por exemplo quando a solução da cobertura possui telha tradicional.

Aplica-se a portas e define o grau de permeabilidade ao ar da porta. É utilizado para o cálculo da ventilação pela EN 15242.

5. Listagem dos vãos opacos

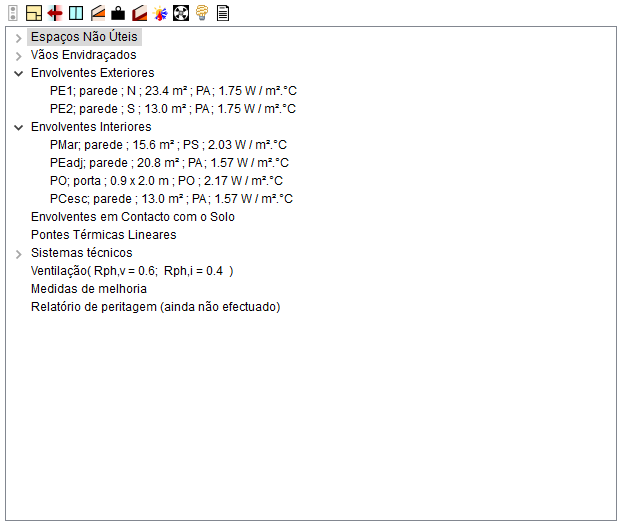

Para finalizar a introdução dos vãos opacos premimos o botão "Aceitar" e podemos ver as envolventes opacas na árvore dos componentes:

Ver este passo em vídeo
