Neste passo vamos definir as soluções de vãos opacos que vamos utilizar no processo.
Tal como para as soluções dos vãos envidraçados as soluções aqui criadas ficam automaticamente disponíveis para todas as frações do edifício não sendo necessário definir as soluções para cada uma das frações.
1. Definir uma nova solução para as envolventes opacas
Para aceder à janela das soluções dos vãos opacos podemos utilizar uma das seguintes opções:
- Pelo menu na janela principal "Componentes->Projecto->Soluções de envolventes"
- Pelo botão "Ver Soluções" na parte inferior da janela dos vãos opacos:
Através que qualquer uma das opções anteriores vamos abrir a janela de definição das soluções de vãos opacos.
No nosso exemplo vamos ter três soluções de envolventes opacas.
1 - Parede de 27 cm posterior a 1960 sem dados para determinação da sua composição.
2 - Parede de 20 cm constituída por tijolo de 15cm + 2.5 cm de reboco em ambas as faces.
3 - Porta de madeira maciça com 3 cm de espessura.
2. Escolher uma solução da base de dados do programa
Solução 1

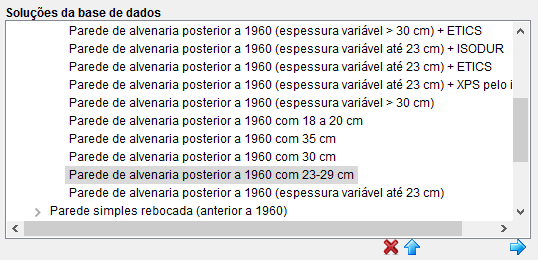

Para a primeira solução vamos escolher no quadro das soluções da base de dados a seguinte:
"Envolventes por defeito (aplicação do Despacho 15793-E) -> Parede rebocada (Posterior a 1960) -> Parede de alvenaria posterior a 1960 com 23-29 cm"
Com a solução selecionada premimos o botão para copiar a solução da base de dados para o processo. No quadro do projeto temos agora uma solução:
O tipo "PAR" significa que se trata de uma parede (existem ainda os tipos "COB" e "PAV" para identificar as coberturas e pavimentos). O Código é uma designação que foi criada quando se introduziu a solução na base de dados e, tal como nas soluções de vãos envidraçados, pode ser alterado pelo utilizador tendo no entanto de ser único.
3. Especificar espessuras de camadas para a solução

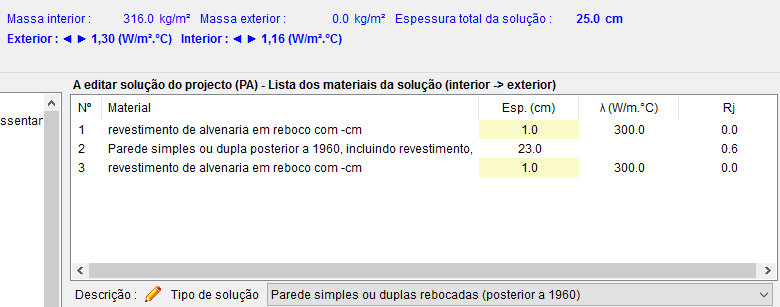

Os materiais que constituem a solução estão no quadro ao centro. Por defeito esta solução é constituída do seguinte modo:
A solução possui um núcleo central com 23 cm cuja espessura não pode ser alterada (os campos editáveis estão a amarelo) e por dois revestimentos que possuem um λ tão elevado (300 W/m.ºC) que qualquer que seja a sua espessura não alteram o U da solução.
Na parte superior da imagem podemos ver que a espessura da solução é de 25.0 cm e o U = 1.30 W/m².ºC (para a envolvente exterior).
Como a nossa parede é de 27 cm vamos especificar uma espessura de 2 cm em cada uma das camadas de revestimento. Podemos ver que a espessura foi alterada para 27 cm mas o U continua igual.
Para concluir a alteração da solução vamos premir o botão "Aplicar" e a nossa primeira solução está completamente definida.
4. Definir as duas soluções restantes
Solução 2

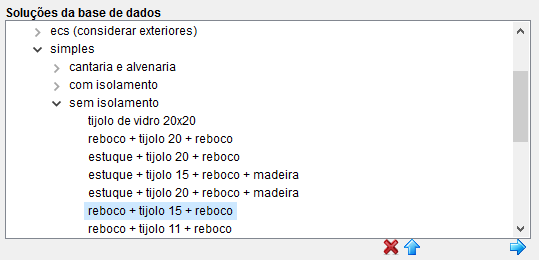

Neste caso vamos escolher a seguinte solução "Paredes -> simples -> sem isolamento -> reboco + tijolo de 15 + reboco"
Premimos o botão e ficamos com mais uma solução no processo, desta vez designada PS.

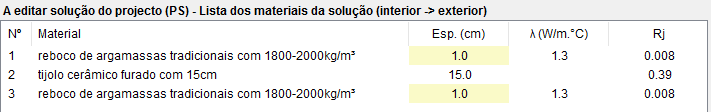

Esta solução por defeito possui apenas 1 cm de revestimento em cada face conforme a imagem seguinte
Vamos alterar esse valor para 2.5 cm em cada face pois é a situação do nosso exemplo.
Premimos aplicar e temos a segunda solução definida.
Solução 3

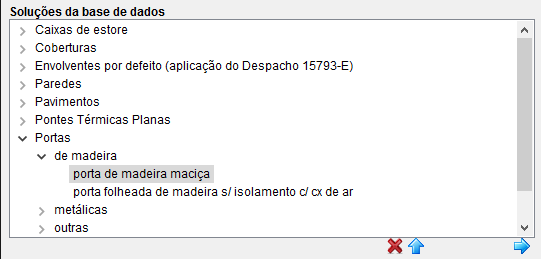

A nossa terceira solução é de uma porta de madeira maciça com 3 cm de espessura. Vamos então escolher a seguinte solução da base de dados:
"Portas -> de madeira -> porta de madeira maciça"
Premimos o botão e ficamos com mais uma solução no processo, desta vez designada PO.
A solução é constituída por apenas um material e possui a espessura de 1 cm. Vamos alterar a espessura para 3 cm e premir o botão "Aplicar".

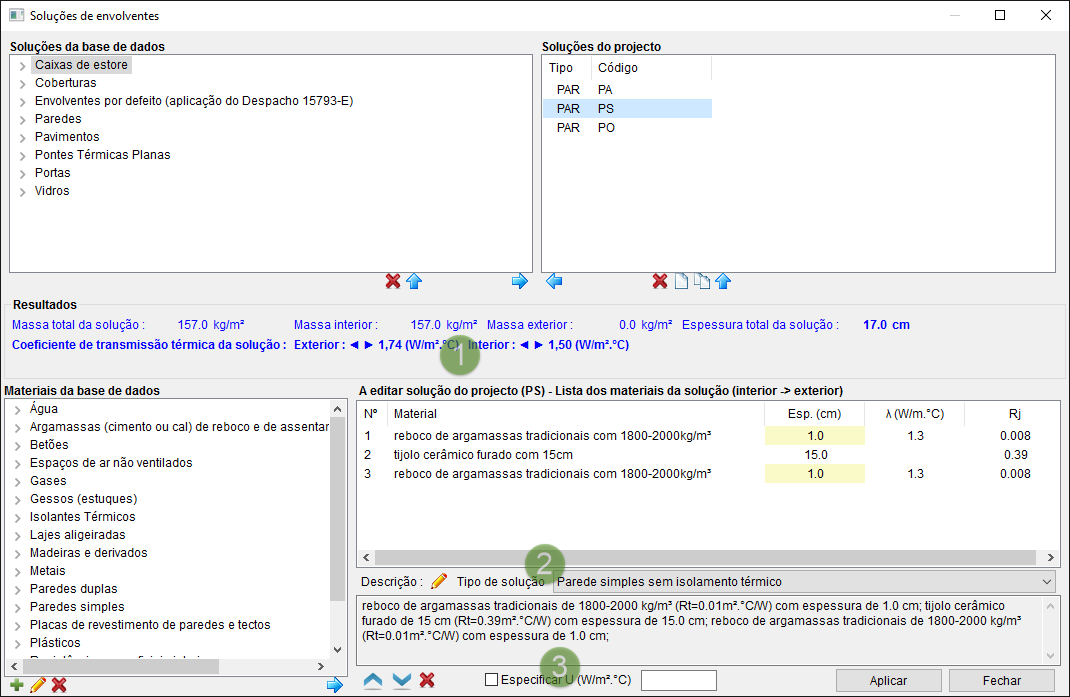

5. Janela com as soluções definidas
Notas:
.1) U exterior e U interior
No dentherm não definimos as soluções como interiores ou como exteriores. A única distinção é se é horizontal ou vertical. Caso a envolvente esteja em contato com um ENU automaticamente o U é ajustado para considerar as resistências térmicas superficiais adequadas. O mesmo se passa para as coberturas e pavimentos.
No caso de soluções de envolventes verticais podemos ver que é apresentado o U da solução para a situação exterior e interior no quadro central:
No caso de uma cobertura além da situação exterior e interior interessa o sentido do fluxo de calor pelo que temos o seguinte tipo de resultados:
No caso de um pavimento apenas nos interessa o fluxo descendente pelo que os resultado são do tipo:
.2) Definir o tipo de solução
O tipo de solução é um dado que é exportado para o portal da ADENE e também é o que define se uma solução é uma parede, cobertura ou pavimento. As portas são sempre do tipo "Não aplicável".
As soluções guardadas na base de dados possuem os tipos já definidos pelo que se só utilizarmos estas solução não é necessário grandes preocupações com este campo. No entanto quando alteramos soluções ou criamos outras novas é importante verificar se o tipo escolhido é o correto.
Uma definição errada do tipo pode impedir que o portal da ADENE importe alguma das envolventes.
Em particular deve ser dada atenção aos tipos pavimentos e paredes que queremos especificar que são em contato com o solo.
.3) Especificar diretamente um U para a solução
Na parte inferior da janela temos a opção de especificar diretamente o U da solução e não utilizar o U calculado.
O U a introduzir neste campo será o Uexterior para as paredes, o Uexterior com fluxo ascendente para as coberturas e o Uexterior com fluxo descendente para os pavimentos.
Temos então as nossas três soluções de vãos opacos definidas. Premimos o botão "Fechar" e podemos introduzir os vãos opacos.
para copiar a solução da base de dados para o processo. No quadro do projeto temos agora uma solução:
