A definição geométrica da fração é onde vamos definir a área, pé direito e volume da fração bem como os espaços que a constituem e outros dados necessário para o cálculo da ventilação pela norma EN 15242 e para a determinação do consumo de AQS.
1. Definir os espaços da fração
No dados da fração vamos premir o botão "Definir" no quadro das Definições geométricas.

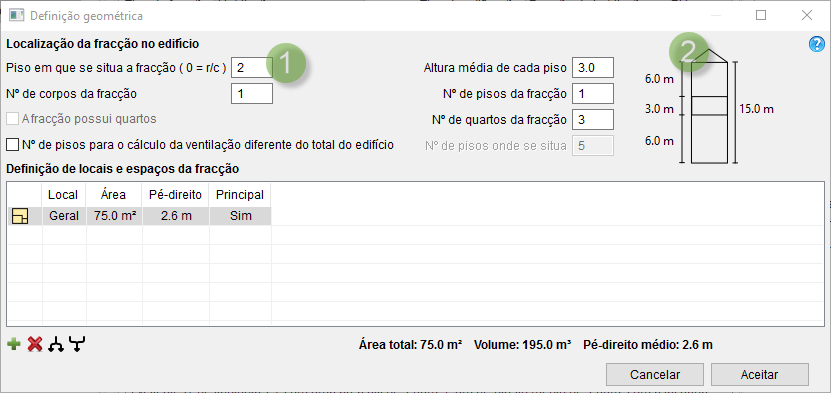

Na janela da definição geométrica vamos preencher os campos do seguinte modo:
A fração situa-se no 2º andar, como o r/c é o piso 0 o seguindo andar será o piso 2.
.2) Altura da fração e edifício
Neste esquema são mostradas as alturas do edifício e da posição da fração no mesmo. Estas medidas são utilizadas para o cálculo da ventilação pela EN 15242
Caso alguma destas medidas esteja a vermelho é porque existe algum erro nas mesmas. É comum o utilizador não definir a altura total do edifício no painel do processo e depois a altura do edifício acima da fração aparecer a vermelho.
2. Adicionar os espaços à fração
Para se adicionarem espaços vamos premir o botão abaixo do quadro e preencher de acordo com a imagem anterior.
Como estamos a efetuar um certificado de uma fração existente não temos limites máximos do fator solar dos vãos envidraçados a cumprir, pelo que não é necessário definir todas as divisões da fração.
No caso de uma grande intervenção ou fração nova é aconselhável definir todas as divisões.
Outra vantagem de se descriminarem todas as divisões consiste na possibilidade de quando definimos os sistemas técnicos especificar diretamente em que divisões se encontram. Isto é útil em particular para os sistemas de climatização.
Após a definição dos espaços o quadro das "Definições geométricas" nos dados da fração passa a ser:
