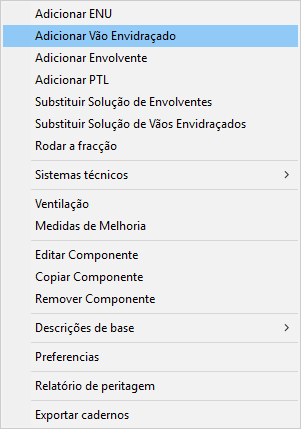

Para adicionarmos um vão envidraçado utilizamos o menu que aparece quando premimos o botão direito do rato no "painel de componentes da fração".
Em alternativa podemos utilizar o menu principal do programa "Processo -> Fracção -> Adicionar Vão Envidraçado" ou ainda premir o botão acima do "painel de componentes da fração".

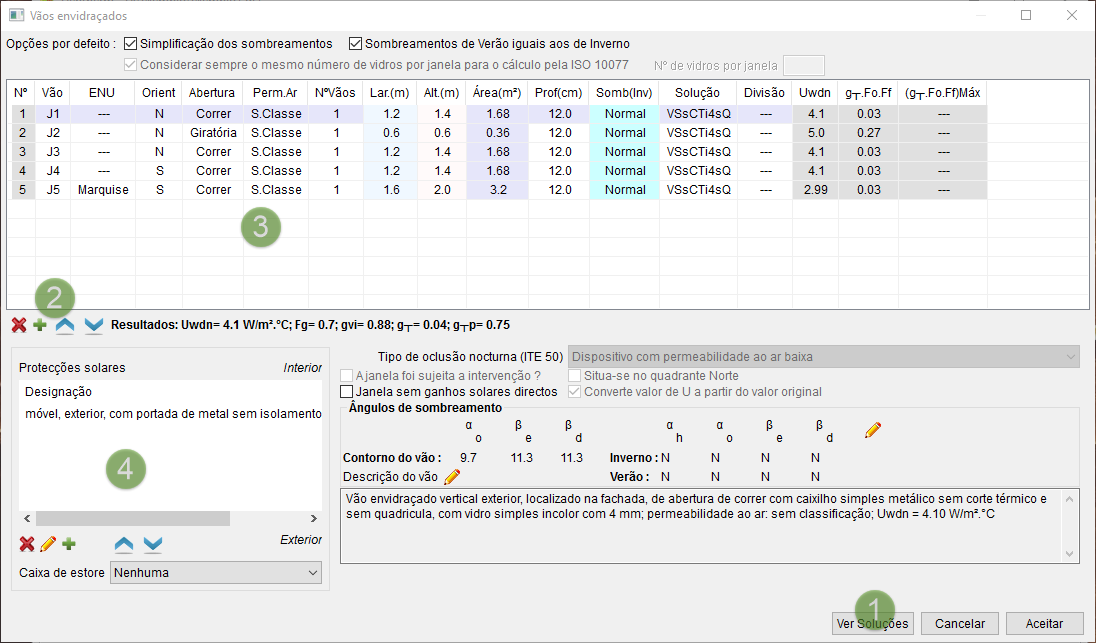

Aparece a janela dos vãos envidraçados que vamos preencher do seguinte modo:
Notas:
.1) Soluções de vãos envidraçados
Neste ponto já devem ter sido definidas as soluções dos vãos envidraçados. Para o efetuar deve-se premir o botão "Ver Soluções" e seguir os passos o "Definir soluções de vãos envidraçados"
.2) Adicionar um vão envidraçado
Para se adicionar um novo vão vamos premir o botão abaixo do quadro dos vão ou então premir o botão (+) no teclado. Será criada uma cópia do vão atualmente selecionado.
É comum antes de criar um novo vão escolher um que seja o mais parecido com o novo que queremos introduzir para simplificar a introdução de dados. Em particular ajuda que as proteções solares sejam as mesmas.
.3) Dados de cada janela
- Coluna Prof(cm)
Nesta coluna vamos inserir a profundidade da janela em relação à face exterior da parede. Com este dado e com a largura e altura da janela o dentherm pode calcular o ângulo exato do sombreamento que as ombreiras e a verga produzem na mesma. Deste modo não existe o limite de 0.9, previsto no regulamento, para o produto Fo . Ff devido ao contorno do vão, sendo utilizado o valor real do sombreamento.
Caso a largura e altura da janela são sejam definidas (podemos definir diretamente a área) e o campo da Prof(cm) não seja igual a 0 o dentherm não tem dados para calcular os ângulos de sombreamento. Nesta situação é utilizado o limite de 0.9 para o produto Fo . Ff.
Os ângulos do contorno do vão utilizados podem ser vistos na parte inferior da janela
Para os vãos onde se utilize a simplificação dos sombreamentos este campo não entra no cálculo devido às regras da simplificação do mesmo.
- Coluna Somb(Inv)
Nesta coluna vamos inserir o sombreamento da janela.
No nosso exemplo apenas aparece a coluna relativa ao Inverno pois temos a opção "Sombreamentos de Verão iguais ao de Inverno" ativada. Podemos também ver que está a ser utilizada a opção de simplificação dos sombreamentos. Para utilizar os sombreamentos por ângulos devemos desselecionar a opção "Simplificação dos Sombreamentos" na parte superior da janela. É possível utilizar a simplificação dos sombreamentos para algumas janelas e por ângulos para outras.
Os ângulos de sombreamento aparecem também na parte inferior da janela
Neste caso o valor "N" significa normalmente sombreado.
- Coluna Divisão
Neste campo vamos especificar em que divisão a janela se situa. Este dado é utilizado para calcular o (gT.Fo.Ff) Máximo, no entanto como se trata de um exemplo de um edifício existente não existem limites a cumprir e podemos desprezar este campo.
No caso de edifícios novos e de janelas intervencionadas em grandes intervenções deverá ser especificado este campo.
.4) Proteções solares

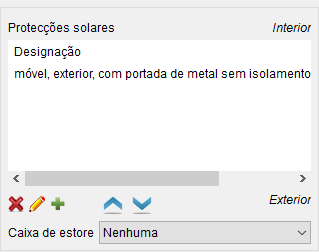

As proteções solares dos vãos são definidas no seguinte quadro
Neste quadro definimos todas as proteções solares (o número que quisermos) e a caixa de estore. A ordem das proteções solares é importante sendo a mais interior colocada em cima e a mais exterior em baixo, mesmo que sejam todas exteriores ou todas interiores à janela. O dentherm calcula a influência de cada proteção começando na mais exterior e até encontrar uma que seja opaca. As proteções interiores a uma proteção opaca são desprezadas para efeitos do fator solar (podem ser utilizadas para o cálculo do Uwdn pela norma EN ISO 10077-1)
2. Definir uma proteção solar

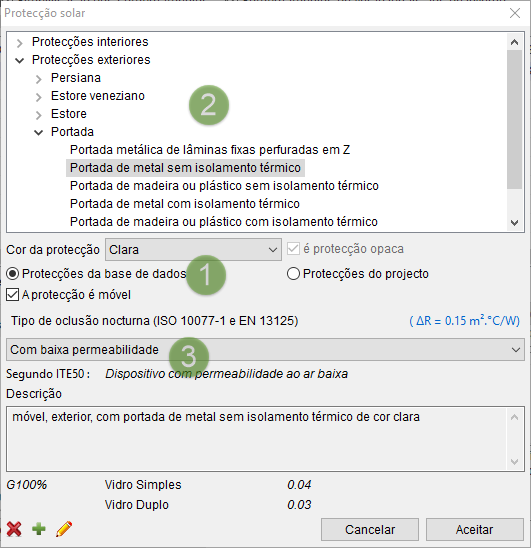

Para adicionar uma proteção solar vamos premir o botão na parte inferior do quadro. Aparece a janela para escolhermos a proteção solar pretendida:
Notas:
1) Proteções da base de dados ou do processo
Na primeira proteção solar que for inserida a opção está selecionada pois ainda não existe nenhuma proteção atribuída a nenhuma janela. Caso já exista alguma proteção solar no processo aparece selecionada a opção por defeito.
2) Escolher a proteção pretendida
No nosso exemplo as janelas possuem todas portadas exteriores com exceção da da casa de banho que possui uma cortina opaca interior.
Vamos então escolher em todas as janelas a opção "Protecções exteriores-> Portada -> Portada de metal sem isolamento térmico" e para a casa de banho (janela a Norte de 0.6 x 0.6 m) vamos escolher a opção "Protecções interiores -> Cortinas -> Opacas"
Provavelmente a janela da casa de banho será criada a partir de uma cópia de uma das outras janelas. Neste caso a proteção solar também é copiada, logo o que vamos fazer na proteção solar da janela da casa de banho será editar a proteção existente (botão ) e não criar adicionar uma nova.
3) Tipo de oclusão noturna da proteção
O tipo de oclusão noturna está definido na base de dados para cada uma das proteções, no entanto o utilizador pode alterar este dado caso a situação da sua proteção solar seja diferente da prevista. Para isso pode alterar nesta dropbox o tipo de oclusão.
Neste campo estão os tipos de oclusão previstos na norma EN ISO 10077-1 e EN 13125. Estas normas definem duas categorias de permeabilidade que não estão previstas no ITE50. A correspondência da oclusão escolhida para o ITE 50 pode confirmar-se logo abaixo da dropbox.
3. Listagem dos vãos envidraçados

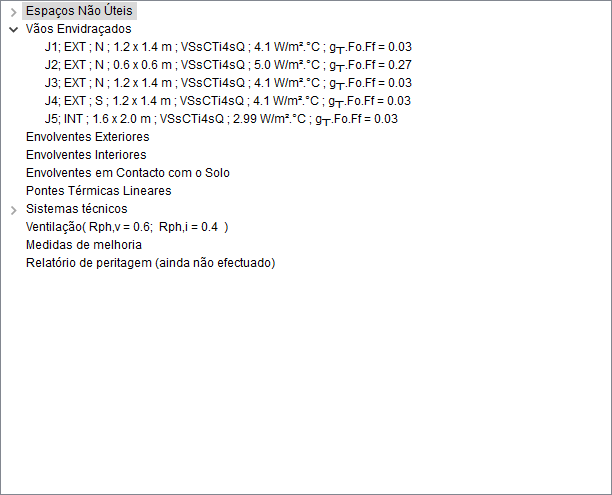

Após conclusão da introdução dos vãos envidraçados premimos o botão "Aceitar" e podemos ver os vãos na árvore dos componentes:
