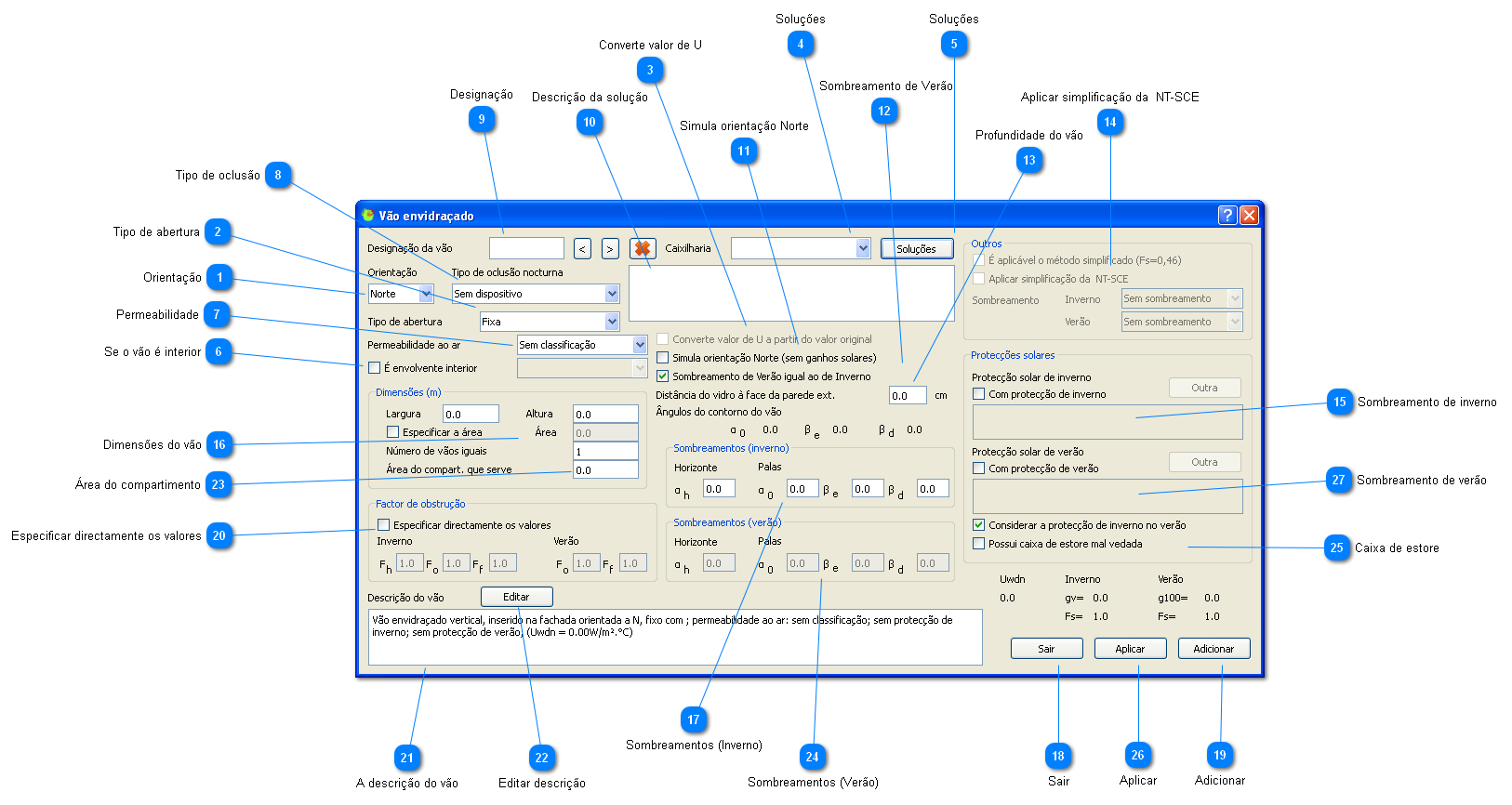

Janela Vão envidraçado

A orientação do vão



O tipo de abertura do vão



Para os vãos interiores ou horizontais converte o valor do U do vão vertical exterior para a posição especificada. Esta conversão é feita com base na alteração dos valores do Rse e Rsi.



A lista das soluções de vãos envidraçados presentes no projecto



Serve para escolher novas soluções de vãos envidraçados



Define se o vão é interior ou exterior



A permeabilidade ao ar do vão. Em termos de cálculo a Classe 4 é idêntica à Classe 3



O tipo de oclusão noturna. Este tipo deve ser especificado pelo utilizador. Não é alterado automáticamente com a alteração do tipo de protecção solar.



O nome que o utilizador dá ao vão. Não pode ser duplicado



Texto descritivo da solução de vão envidraçado escolhido



Serve para especificar que uma janela não possui ganhos solares mesmo que não esteja orientada a Norte



Caso o sombreamente de verão seja igual ao de inverno. Normalmente não são quando existem protecções solares amovíveis tais como toldos.



Ao especificar a distância do vidro à face da parede exterior o programa calcula logo o sombreamento do contorno do vão. No cálculo será utilizado o maior valor do sombreamento do contorno ou das palas.

No caso do vão não contactar directamente com as ombreiras ou verga (por exemplo a janela de uma porta com postigo) deve-se determinar o ângulo apenas pelas palas e colocar a distância à face da parede como 0.0 visto que o ângulo obtido automáticamente será mais gravosos que o verdadeiro.



Caso se trate de um edifício existente o utilizador pode aplicar as simplificações constantes na NT-SCE



A protecção solar de inverno



Campos para definir as dimensões e número de vãos iguais



Define os ângulos de sombreamento dos vãos para a condição de inverno



Fecha a janela



Adiciona o vão como um novo vão envidraçado



Caso o utilizador queira especificar os resultados calculados externamente ao programa.



O texto da descrição do vão envidraçado



Serve para editar o texto base da descrição do vão



A área do compartimento que serve de momento não é utilizada pelo programa



Define os ângulos de sombreamento dos vãos para a condição de verão caso o utilizador não tenha especificado que são iguais aos de inverno



Assinalar caso o vão possua caixa de estore mal vedada



Caso o utilizador esteja a editar um vão aplica as alterações efectuadas



A protecção solar de verão
